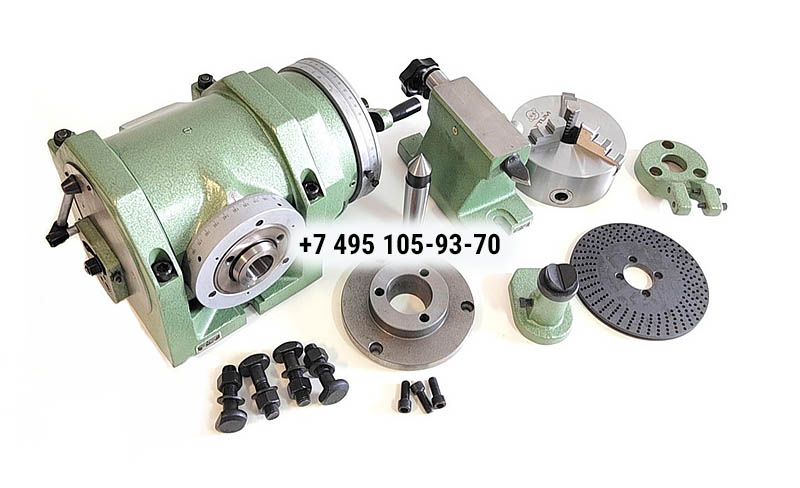

УДГ‑320 универсальная делительная головка без дифференциального деления (F12160)

Технические характеристики

• Высота центра головки, мм 160
• Угол подъема шпинделя от его горизонтального положения 95°
• Угол опускания шпинделя вниз 5°
• Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
• Минимальное показание лимба 10″
• Передаточное отношение червячной пары 1:40
• Конус Морзе шпиндельного отверстия КМ4
• Диаметр конуса торца шпинделя для установки фланца, мм 53.975
• Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
• Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
• Индивидуальная ошибка шпинделя для каждого делительного комплекта +-45»
• Суммарная ошибка на каждой четверти шпинделя +-1»
• Максимальная нагрузка на подшипник, кг 130
• Диаметр токарного патрона, мм 200
• Ширина установочного паза головки, мм 18
