УДГ‑250 универсальная делительная головка без дифференциального деления (F12125)

Цена по запросу

деление: прямое, простое или угловое, повернуть деталь на заданный угол, разделив поверхность на любые части. высота центров — 125 мм. диаметр токарного патрона — 160 мм. ширина установочного паза — 18 мм. диаметр сквозного отверстия в корпусе головки — 26 мм Комплектация : делительная головка, задняя бабка, центр упорный, люнет, делительные диски, крепеж, переходный фланец для патрона, патрон трехкулачковый.

Категория: Головки делительные

Описание

Головка делительная УДГ-250 (F12125) без дифференциального деления предназначена исключительно для прямого, простого и углового деления. Высота центров составляет 125 мм. Применяется на различных станках, таких как фрезерные, шлифовальные, сверлильные и др.

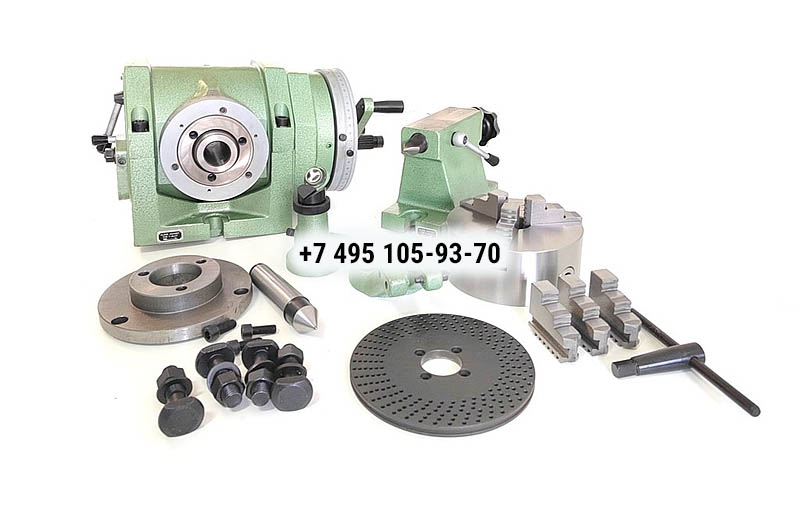

В комплект поставки входит: делительная головка, пиноль, центр, крепежный элемент, подвижный хомут, делительный диск, переходной фланец для патрона, трёхкулачковый патрон.

Технические характеристики

Высота центра головки, мм 125
Угол подъема шпинделя от его горизонтального положения 95°
Угол опускания шпинделя вниз 5°
Угол вращения шпинделя при одном полном обороте рукоятки установочного штифта 9°
Минимальное показание лимба 10″
Передаточное отношение червячной пары 1:40
Конус Морзе шпиндельного отверстия КМ4
Диаметр конуса торца шпинделя для установки фланца, мм 53.975
Количество отверстий в делительном диске 1 24, 25, 28, 30, 34, 37, 38, 39, 41, 42, 43
Количество отверстий в делительном диске 2 46, 47, 49, 51, 53, 54, 57, 58, 59, 62, 66
Индивидуальная ошибка шпинделя для каждого делительного комплекта +-45»
Суммарная ошибка на каждой четверти шпинделя +-1»
Максимальная нагрузка на подшипник, кг 130
Диаметр токарного патрона, мм 160
Ширина установочного паза головки, мм 18
