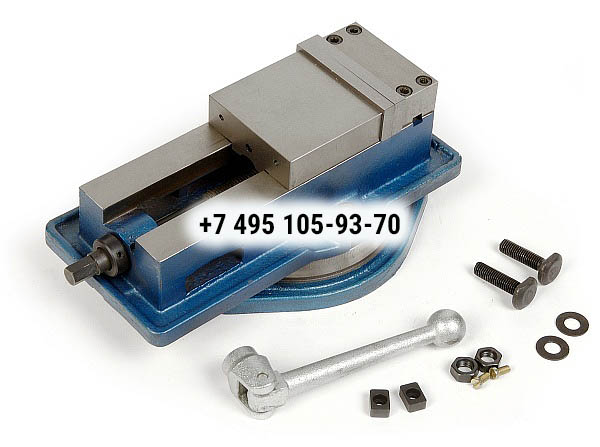

Тиски станочные поворотные жестко‑фиксирующие QM16100
Цена по запросу
ширина губок B — 100 мм. максимальное раскрытие A — 100 мм. ширина установочного паза — 14 мм. высота H — 121 мм. L — 337 мм, G — 85 мм, h — 32 мм, D — 212 мм, С — 158 мм. поворотные. материал — чугун, сталь (подвижная и неподвижная губки) особенности — переставные губки.
Станочные тиски QM16100 с поворотным основанием типа 3418 являются надежными и жестко фиксирующими.
Тиски этой серии обладают параллельностью 0.05/100 мм и перпендикулярностью 0.05 мм. Они оснащены поворотным основанием на 360° с шкалой лимба.
Эти станочные тиски широко применяются на прецизионных шлифовальных, сверлильных и фрезерных станках, особенно эффективны при чистовых операциях. Специальный сферический сегмент в подвижных губках обеспечивает вертикальное силовое воздействие, направленное вниз при зажиме заготовки, что предотвращает ее приподнимание и деформацию.
Вал зажимного винта опирается на игольчатый подшипник для плавного движения. Винт защищен от попадания грязи и стружки.
Поворотное основание тисков имеет паз и места для крепления установочных шпонок, обеспечивая точное позиционирование. При необходимости тиски можно использовать как неповоротные, закрепив их установочными шпонками (имеются два поперечных паза).
Съемные губки отшлифованы и закалены для обеспечения долговечности и сохранения точности при работе.
Технические характеристики
Установка и зажим заготовки в этих тисках, может выполняться четырьмя различными способами расположения губок. Каждый способ установки, дает возможность установить и зажать заготовку большего размера, чем в предыдущем случае. Три дополнительных положения губок предназначены для зажима листовых материалов или небольших заготовок. Обратите внимание, что жесткость фиксации в этих случаях зависит от винтов и может быть небольшой.
