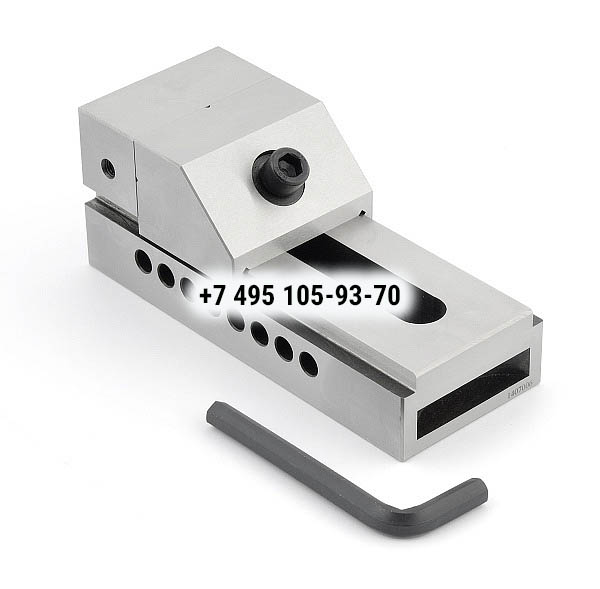

Тиски лекальные быстропереналаживаемые QKG80
Цена по запросу
ширина губок B — 80 мм. максимальное раскрытие A — 100 мм. ширина установочного паза — нет. высота H — 80 мм. L — 195 мм, h — 40 мм. крепление — на магнитной стол или с помощью прихватов. особенности — лекальные, быстропереналаживаемые.
Тиски лекальные быстропереналаживаемые QKG80 типа 3340, обладают шириной губок — 80 мм и ходом губок — 100 мм.
Изготовленные из легированной стали высокого качества, эти инструментальные тиски обладают твердостью рабочих поверхностей HRC58-62.
Инструментальные тиски типа QKG предназначены для закрепления на магнитном столе, станине при шлифовании заготовок, точных измерениях и проверках, а также для линейного резания и прочих операций. Их простая конструкция позволяет устанавливать на различное оборудование. Так как лекальные тиски обладают высокой параллельностью всех плоскостей, достаточно один раз зафиксировать в них обрабатываемую деталь, а затем вращать только тиски.
Характеристики точности тисков:
- параллельность: 0.005/100 мм
- перпендикулярность: 0.005 мм
Благодаря подвижной и неподвижным губкам, тиски обеспечивают быстрый зажим и простоту в работе. Губки грубо устанавливаются под размер детали с помощью штыря, а затем с помощью шестигранного ключа (не включенного в комплект) в верхней прижимной гайке дотягиваются до жесткой фиксации. Такой способ сжатия губок без ходового винта с ручкой позволяет уменьшить габариты оснастки, облегчая ее размещение на станке или столе и полностью используя рабочий ход тисков.
Технические характеристики
